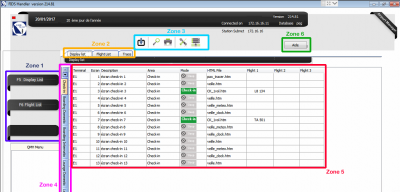

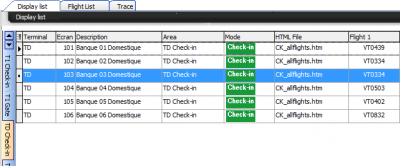

Afficher le texte source Anciennes révisions Liens de retour Ajouter au livre. Exporter en PDF Exportation ODT Créateur de livres Ajouter cette page à votre livre Créateur de livres Retirer cette page de votre livre Voir ou modifier le livre (0 pages) Aide FiDS : FiDS Handler Préambule But FIDS est l’abréviation de « Flight Information Display System» qui fait partie de la famille des systèmes opérationnels de la suite Airport Manager. L’application « FIDS_Handler » est une application permettant aux utilisateurs d’effectuer les tâches suivantes : Contrôler les écrans. Piloter les écrans. Gérer le statut des vols. Description de l’interface utilisateur L’interface utilisateur se présente comme le montre la figure ci-dessous : Zone 1 : Raccourcis clavier F5 : Display List F6 : Flight List Zone 2 : Display list = liste des écrans Display Flight = liste des vols Trace (historique des principaux évènements gérés par le programme) Zone 3 : Copy into clipboard = Copier dans le presse papier Preview = Aperçu avant impression Print = Imprimer Settings = paramètres d’impression Design Report Zone 4 : Barre verticale des zones d’affichage. Zone 5 : Liste des écrans dans la zone d’affichage choisie. Zone 6 : Bouton Aide Gérer les écrans Cliquer sur Display List ou sur la touche F5 du clavier pour afficher la liste des écrans. Sélectionner une zone d’affichage Cliquer sur l’onglet correspondant situé sur la barre verticale des zones d’affichage. Les écrans affectés à cette zone s’affichent sur la partie droite de l’écran. La liste des écrans affiche toujours le dernier mode d’affichage dans lequel ils étaient avant d’être éteints. Changer l’état d’un écran Faire un clic droit sur l’écran concerné. Un menu contextuel s’affiche. Allumer un écran Cliquer sur Start dans le menu contextuel. L’écran s’allume au bout de quelques instants. Allumer tous les écrans Cliquer sur Start all displays dans le menu contextuel. TOUS les écrans de TOUTES les zones s’allument. Redémarrer un écran Cliquer sur Reboot dans le menu contextuel. L’écran va s’arrêter puis redémarrer automatiquement. Arrêter un écran Cliquer sur ShutDown dans le menu contextuel. L’écran va s’éteindre automatiquement au bout de quelques instants. Arrêter tous les écrans Cliquer sur ShutDown all displays dans le menu contextuel. TOUS les écrans de TOUTES les zones vont s’éteindre automatiquement au bout de quelques instants. Piloter les écrans Ouvrir le panneau de contrôle d’un écran Double cliquer sur l’écran à piloter pour ouvrir le panneau de contrôle. Zone 1 : Mode d'affichage Zone 2 : Modèle à utiliser Zone 3 : Liste des vols Zone 4 : Liste des vols sélectionnés Zone 5 : Panneau de gestion des compléments d'affichage Zone 6 : Répertoire d'images d'arrière-plan Afficher du contenu sur un écran Pour un écran situé en zone : 1 - Bagage, 2 – Check In, 3 - Boarding Cliquer sur la zone dans laquelle se trouve l’écran (zone 1). Un liseré bleu apparaît à gauche de la zone sélectionnée. Cliquer sur le modèle à afficher (zone 2). Double cliquer sur le vol concerné dans la liste des vols (zone 3). Il s’affiche automatiquement dans la liste des vols sélectionnés (zone 4). Vous pouvez ajouter d’autres vols si nécessaire. Cliquer sur Ok ou appuyer sur la touche F8 du clavier pour valider. Effacer la liste des vols sélectionnés Cliquer sur Flight Reset ou sur la touche F4 du clavier pour effacer la liste des vols sélectionnés. Modifier l’ordre des vols sélectionnés Cliquer sur le vol sélectionné. Le déplacer tout en maintenant la pression sur le bouton gauche de la souris. Relâcher la souris quand le vol est à l’endroit voulu. Pour un écran situé dans les autres zones Cliquer sur la zone dans laquelle se trouve l’écran (zone 1). Un liseré bleu apparaît à gauche de la zone sélectionnée. Cliquer sur le modèle à afficher (zone 2). Cliquer sur Ok ou appuyer sur la touche F8 du clavier pour valider. Afficher du contenu supplémentaire Afficher des images Cliquer sur le modèle à afficher (zone 2). Dans notre exemple, les images de fond disponibles s’affichent dans le dossier CK (zone 6). Double cliquer sur l’image à afficher. Elle se place dans Background Image. Cliquer sur Valider ou sur la touche F8 du clavier pour valider les changements. Afficher des messages Afficher des messages prédéfinis Cliquer sur le bouton Pre-defined messages ou sur la touche F9 du clavier. La liste des messages prédéfinis s’ouvre dans une nouvelle fenêtre. Sélectionner un message prédéfini Cliquer sur le message prédéfini. Cliquer sur Enregistrer ou appuyer sur la touche F8 du clavier. Ajouter un nouveau message prédéfini Cliquer sur Ajouter ou sur la touche F2 du clavier Une nouvelle ligne s’ajoute au tableau. Remplir les différents champs. Cliquer sur Enregistrer ou appuyer sur la touche F8 du clavier. Effacer un message prédéfini Cliquer sur le message à effacer. Cliquer sur Supprimer ou appuyer sur la touche F4 du clavier. Cliquer sur Enregistrer ou appuyer sur la touche F8 du clavier. Afficher un message non prédéfini Vous pouvez afficher de 1 à 3 messages non prédéfinis. Ecrire le message directement dans les zones 1 à 3 (à remplir dans cet ordre). Cliquer sur Enregistrer ou appuyer sur la touche F8 du clavier. Remettre les paramètres d’origine Cliquer sur le bouton Reset ou sur la touche F6 du clavier. Cliquer sur Enregistrer ou appuyer sur la touche F8 du clavier. Gérer les informations de vol Cliquer sur Flight List ou appuyer sur la touche F6 du clavier pour afficher la liste des vols (zone 1). Faire un clic droit sur le vol concerné. Un menu contextuel s’ouvre. Cliquer sur Ajouter information de vol. Un menu contenant les tâches effectuables s’ouvre. Afficher le statut d’un vol Afficher une annulation Double cliquer sur Annulé dans le menu contextuel. Afficher un enregistrement clôturé Double cliquer sur Cloturé. Afficher un vol dérouté Double cliquer sur Dérouté. Afficher un vol en approche Double cliquer sur En approche. Afficher un enregistrement terminé Double cliquer sur Enregistrement fermé. Afficher l’atterrissage d’un avion Double cliquer sur Posé. Afficher l’ouverture d’un pré enregistrement Double cliquer sur Pré enregistrement. Afficher que l’avion est à l’heure Double cliquer sur Prévu à l’heure. Reporter un vol au lendemain sans changement d’horaire Double cliquer sur Reporté à demain. Afficher le retard d’un vol Double cliquer sur Retardé. Modifier le statut d’un vol Avancer l’horaire d’un vol Double cliquer sur Avancé à ::HR. Un menu s’ouvre vous demandant d’entrer le nouvel horaire. Entrer la nouvelle heure sous le format hh :mm Cliquer sur OK pour valider. Changer l’heure d’enregistrement d’un vol Double cliquer sur Début de l’enregistrement à ::HDE. Un menu s’ouvre vous demandant d’entrer le nouvel horaire. Entrer la nouvelle heure sous le format hh :mm Cliquer sur OK pour valider. Modifier l’heure d’un vol Double cliquer sur Estimé à ::HR Un menu s’ouvre vous demandant d’entrer le nouvel horaire. Entrer la nouvelle heure sous le format hh :mm Cliquer sur OK pour valider Modifier un horaire pour cause de retard Double cliquer sur Retardé à ::HR Un menu s’ouvre vous demandant d’entrer le nouvel horaire (heure recalée). Entrer la nouvelle heure sous le format hh :mm Cliquer sur OK pour valider Affecter une ressource à un vol Faire un clic droit sur le vol concerné. Un menu contextuel s’ouvre. Cliquer sur Affecter une ressource. La fenêtre Affectation des ressource s’ouvre. Compléter les ressources. Cliquer sur Enregistrer ou appuyer sur la touche F8 du clavier pour valider. Effacer les informations de vol Faire un clic droit sur le vol concerné. Un menu contextuel s’ouvre. Cliquer sur Effacer information de vol. Fin du guide Table des matières FiDS : FiDS Handler Préambule But Description de l’interface utilisateur Gérer les écrans Sélectionner une zone d’affichage Changer l’état d’un écran Allumer un écran Allumer tous les écrans Redémarrer un écran Arrêter un écran Arrêter tous les écrans Piloter les écrans Ouvrir le panneau de contrôle d’un écran Afficher du contenu sur un écran Pour un écran situé en zone : 1 - Bagage, 2 – Check In, 3 - Boarding Effacer la liste des vols sélectionnés Modifier l’ordre des vols sélectionnés Pour un écran situé dans les autres zones Afficher du contenu supplémentaire Afficher des images Afficher des messages Afficher des messages prédéfinis Afficher un message non prédéfini Remettre les paramètres d’origine Gérer les informations de vol Afficher le statut d’un vol Afficher une annulation Afficher un enregistrement clôturé Afficher un vol dérouté Afficher un vol en approche Afficher un enregistrement terminé Afficher l’atterrissage d’un avion Afficher l’ouverture d’un pré enregistrement Afficher que l’avion est à l’heure Reporter un vol au lendemain sans changement d’horaire Afficher le retard d’un vol Modifier le statut d’un vol Avancer l’horaire d’un vol Changer l’heure d’enregistrement d’un vol Modifier l’heure d’un vol Modifier un horaire pour cause de retard Affecter une ressource à un vol Effacer les informations de vol
